1. Tujuan
- Untuk mengetahui pengertian Full Wave Rectification
- Untuk mengetahui prinip kerja Full Wave Rectification
Full wave rectification
Penyearah gelombang penuh (full wave rectifier) adalah sistem penyearah yang menyearahkan semua siklus gelombang sinus menggunakan dua blok dioda (satu blok dioda bisa berupa satu atau beberapa dioda yang diparalel) yang bekerja secara komplenen. Satu dioda bekerja pada fase siklus positif dan satu dioda bekerja pada fase siklus negatif yang telah dibalik. Oleh karena itu penyearah gelombang penuh identik dengan penggunaan transformator center tap (CT) yang memiliki dua buah output sinyal AC dengan fase berkebalikan. Rangkaian penyearah dengan output gelombang penuh menghasilkan tegangan DC dengan riak (ripple) yang lebih sedikit dibanding penyearah setengan gelombang.
Sebuah rangkaian penyearah gelombang penuh dibangun dari sebuah transformator CT dengan dua dioda penyearah. Fungsi transformator CT adalah menghasilkan dua buah sinyal sinus dengan fase yang berkebalikan. Satu lilitan menghasilkan fase yang sama dengan input dan satu lilitan yang lain menghasilkan fase yang berkebalikan dari sinyal input.
Dengan dua sinyal AC yang saling berbeda fase ini maka kedua dioda yang masing-masing berfungsi sebagai penyearah setengah gelombang dapat bekerja secara bergantian.
Satu dioda menyearahkan siklus positif dari lilitan atas dan satu dioda kemudian ganti menyearahkan siklus positif dari lilitan bawah yang merupakan balikan fasa dari siklus negatif sinyal input AC.
Output dari penyearah gelombang penuh yang lebih rapat dari penyearah setengah gelombang menyebabkan riak (ripple) yang ada pada output tegangan DC menjadi lebih kecil. Akibatnya output dari penyearah sistem gelombang penuh menjadi lebih halus dan lebih stabil dari penyearah setengah gelombang.
Perhitungan tegangan DC pada penyearah gelombang penuh bisa dikatakan dua kali dari penyearah setengah gelombang. Hal ini karena semua siklus sinyal AC dikeluarkan. Jadi besarnya tegangan output dari penyearah sistem gelombang penuh adalah 2 kali Vmax dibagi dengan π (pi).
Dimana besarnya Vmax adalah tegangan puncak (V-peak) dari salah satu siklus sinyal AC. Atau sebesar 0.637Vmax. Dan jika dihitung dengan nilai RMS menjadi 0.637 kali √2 sama dengan 0.9Vrms.
Penyearah gelombang penuh dapat dibangun dalam 2 cara :
1. Bridge Network
Penyearah Gelombang Penuh dengan menggunakan 4 Dioda adalah jenis Rectifier yang paling sering digunakan dalam rangkaian Power Supply karena memberikan kinerja yang lebih baik dari jenis Penyearah lainnya. Penyearah Gelombang Penuh 4 Dioda ini juga sering disebutdengan Bridge Rectifier / network atau Penyearah Jembatan.
Berikut ini adalah rangkaian dari bridge network
Dengan prinsip kerjanya:
Saat tegangan input V1 bertegangan setengah gelombang positif maka arus dari dari V1 mengalir ke dioda D2, lalu ke tahanan R1, ke D3 dam kembali ke V1, sehingga tegangan setengah gelombang positif terbentuk di tahanan R dengan arah arus mengalir di tahanan R dari kanan ke kiri. Dan sebaliknya pada saat tegangan input bertengangan setengah gelombang negatif maka dioda D1 dan D4 aktif sehingga arus di tahanan R1 tetap berarah dari kanan ke kiri.
2. Center Tapped Transformer
Penyearah Gelombong Penuh 2 Dioda memerlukan Transformer khusus yang dinamakan dengan Transformer CT (Centre Tapped). Transformer CT memberikan Output (Keluaran) Tegangan yang berbeda fasa 180° melalui kedua Terminal Output Sekundernya.
Berikut ini adalah gambar rangkaian dari Center Tapped Transformer:
Dengan prinsip kerjanya :
Pada saat tegangan input V1 bertegangan setengah gelombang positif maka arus dari V1 mengalir ke dioda D1, terus ke tahanan R dan kembali ke V1, sehingga tegangan setengah gelombang positif terbentuk di tahanan R dengan arah arus mengalir di tahanan R dari kanan ke kiri. Dan sebaliknya pada saat tegangan input bertegangan setengah gelombang negatif maka dioda D2 aktif sehingga arus di tahanan R tetap berarah dari kanan ke kiri.
A.Bridge Network

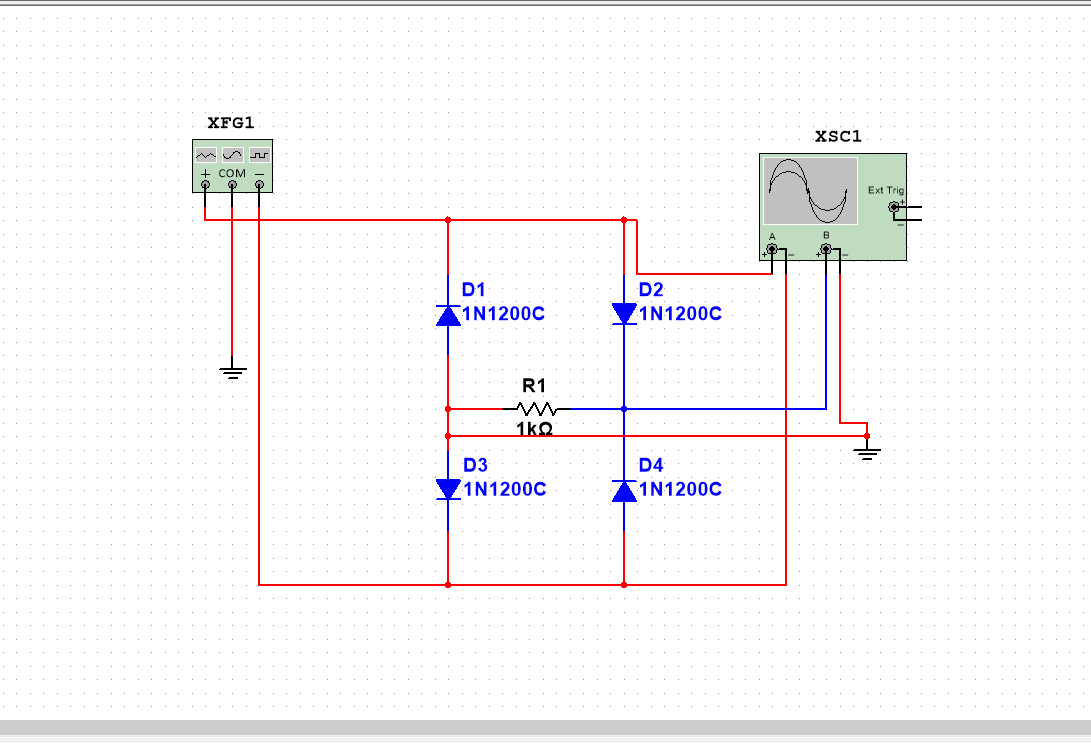

1.Rangkaian simulasi
2.Sinyal input dan output
B.Center Tapped Transformer

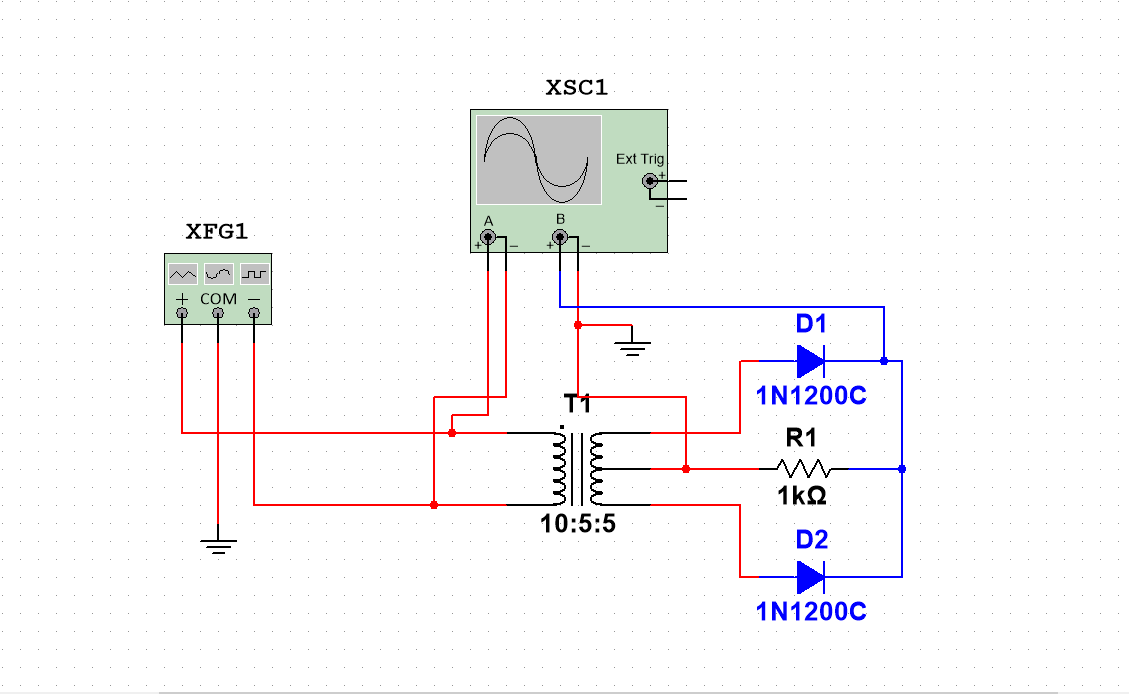

1.Rangkaian Simulasi
2.Sinyal input dan output
Download video --> Disini
